Consulta sobre simbología eléctrica

[Mimo]

Buenas tardes.

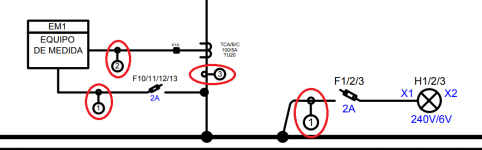

Quisiera saber si podrían ayudarme con el dignificado de la simbología de los números (1,1,2,3) que están dentro de los círculos rojos de la imágen. Agradezco sus respuestas.



[Coitocircuito]

Hola

No son símbolos, sino que son referencias del circuito. Bien pueden referirse a secciones; colores; pineados; potenciales, etc. En la propia descripción del circuito completo seguro que hace referencia a ellos

Saludos



[PcFex]

Cuando se hace un plano o un esquema, lo correcto es que este tenga una descripción de cada elemento o leyenda



[pras]



[pras]

Según he leído este magneto tipo c sirve para sobretesiones y cortocircuitos, y se suelen usar en residencias con cargas inductivos, por ejemplo heladeras,aires acondicionados,etc.
Alguien me puede informar un poco más en el sentido si en un piso, ya que tengo tres magnetos de esos, es bueno instalarlos en el cuadro electrico.
Supongo que C6A, es un amperaje muy reducido para proteger algo
Gracias



[Coitocircuito]

Pues leíste mal: sobretensiones y corrientes de sobrecarga no son sinónimos

> Ese aparato es un automático básico para corrientes de cortocircuito y sobrecargas. La "K" significa que es el más básico de la serie. Su poder de corte es de 6 kA (suficiente para una vivienda) y NO ES ACCESORIABLE

> La C se refiere a la curva de disparo, propia para una vivienda

> Curvas de disparo hay: B; C; D; Z; K y MA. Cada cual de ellas tiene su aplicación. (p.e. un motor que consumiera 5 A si lo protegemos con una curva C dispararía en el arranque; la misma intensidad, con curva MA no lo haría)

> 6 A si lo puedes utilizar en una vivienda, siempre que se trate de un subcircuito de uno de los circuitos básicos (es decir que si quieres independizar la nevera (pongamos por caso), sería valido



[pras]

Ok gracias
